「気密性能測定、ついにC値0.3を達成!」

00.現場001.大工の技06.断熱



みなさん こんにちは

ネイチャー・デコールの大浦比呂志です。



いま、鎌倉市で進行中の「K様邸」で、気密測定が行われました。

今回の測定は結果により修正が出来るよう、プラスターボードを貼る前の段階で測定。



お金をかけて断熱の専門業者を入れて現場発泡ウレタン吹付け断熱を使えば、

ある程度の数値は見込めるが、ここは極力お金をかけずに、

大工さんの施工でグラスウールと気密シートを使ってそのクオリティを目指していく、

まさに、大工さんの腕と細部までの気使いが試される仕事になってきます。

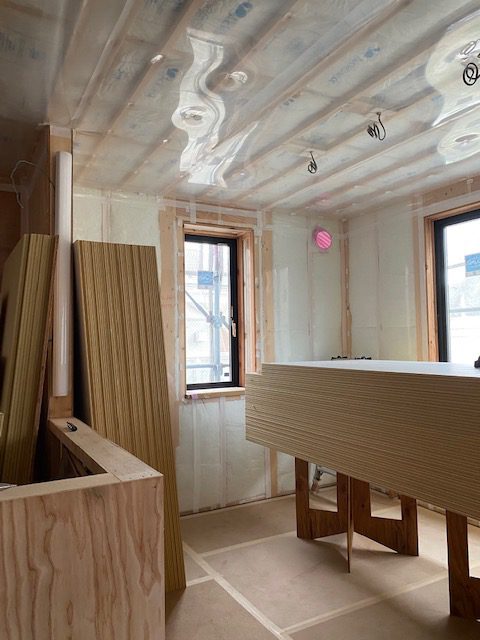

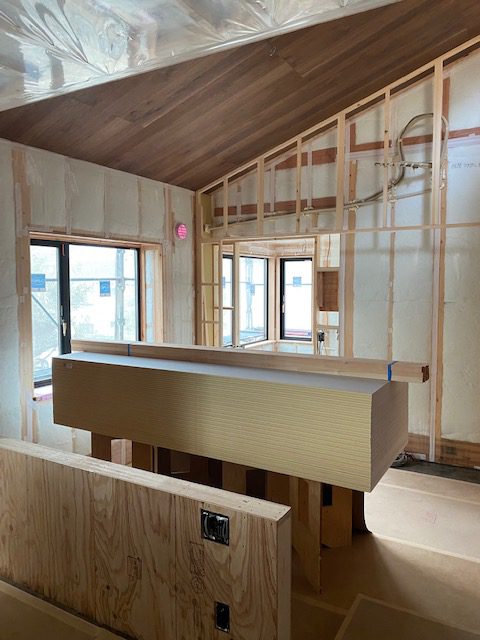

いつも整理整頓された現場は、これを見ただけでも大工さんの家創りに対する想いが伝わってきます。

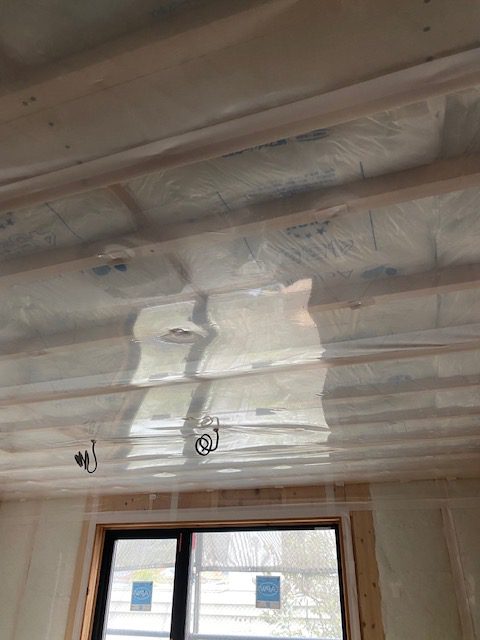

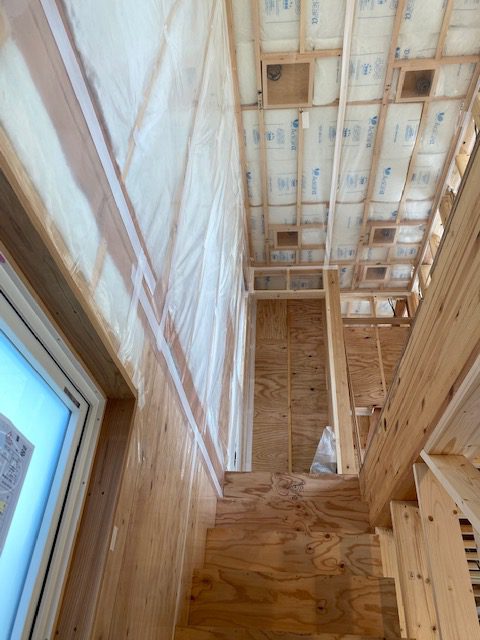

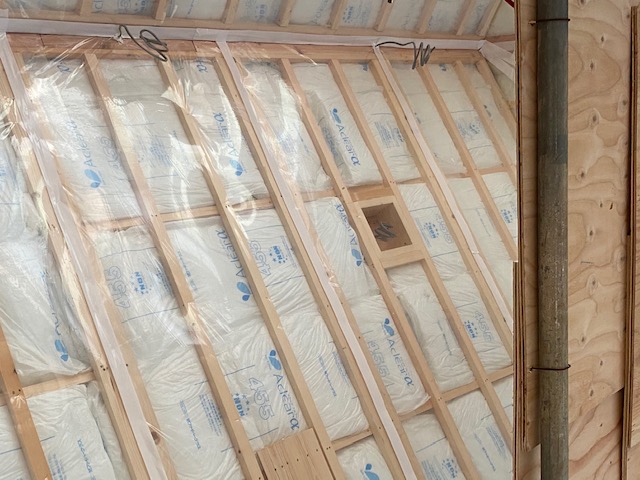

測定がはじまりしばらくすると、壁も天井も気密シートがパンパンに引っ張られていきます。

余計な隙間が他の部分にある場合は、そちらから引っ張れれてしまうため、いかに隙間なく気密シートが

張られているかが既に感じ取れます。

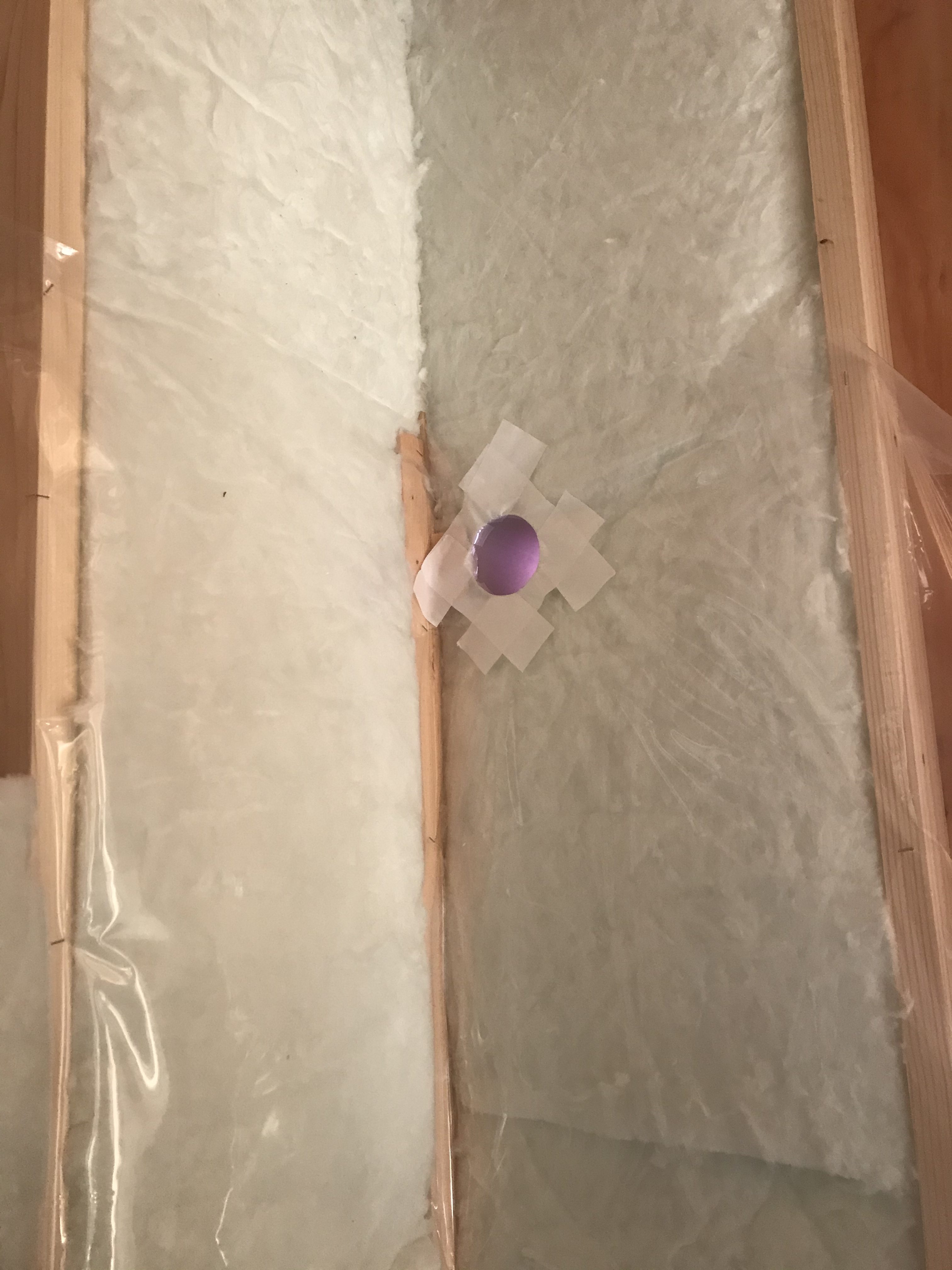

前回はこの引っ張りの圧で、シートを止めていたタッカー部の小さな穴から

引き剥がされてしまったため、

今回からは、そのタッカーの部分をひとつひとつテープ張りするという気の使いよう、流石です!

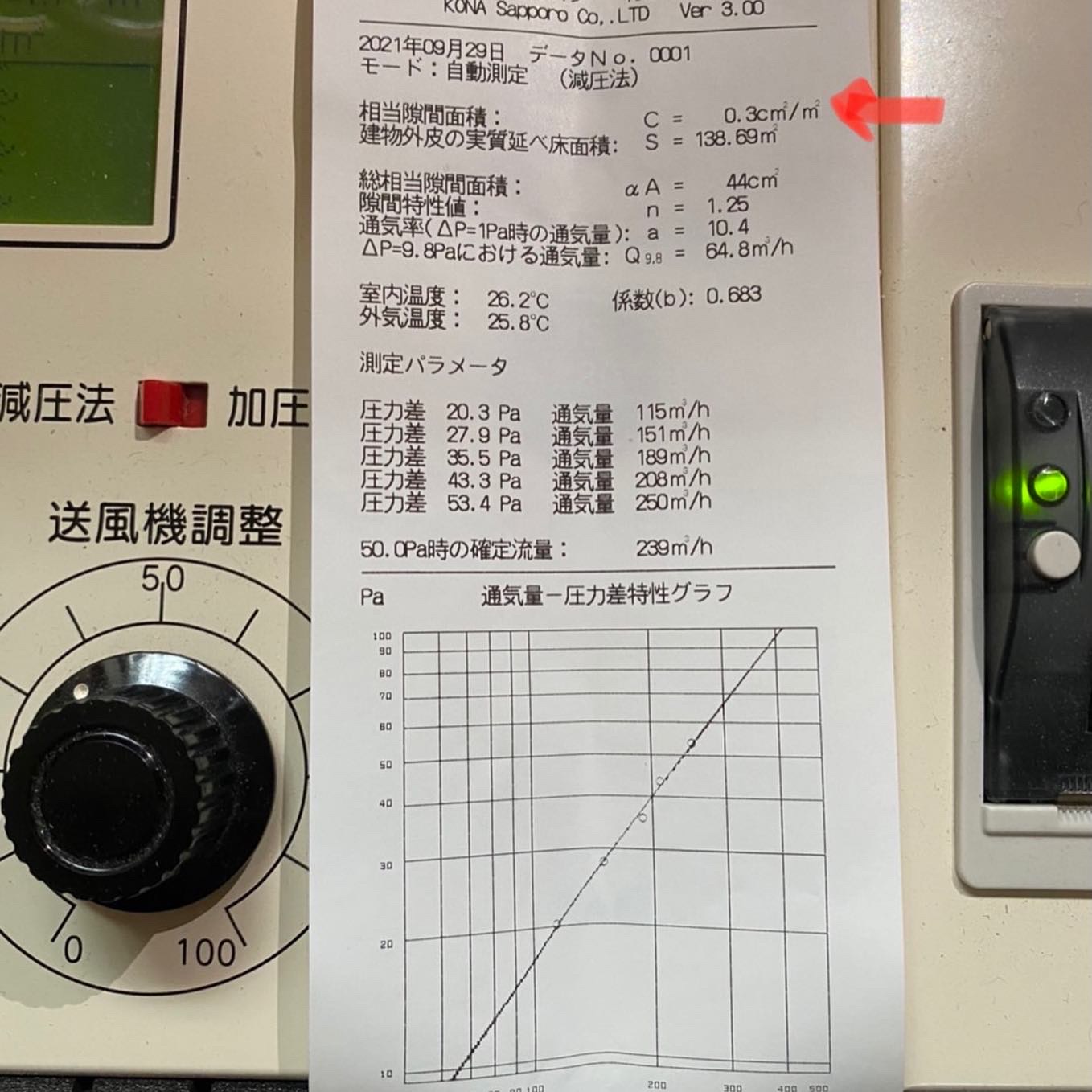

そして、今回出てきた結果が、なんとC値0.3という数値!

いままで、なかなかC値0.5の壁がやぶれませんでしたが、グラスウールと気密シートでこの数値は

物凄いことです!



C値0.3平方cmということは、建物にあるすべての隙間を集めたときに、1平方メートルあたり

0.3平方cmの隙間しか無い、ということです。

この数値は小さいほど隙間が小さいということで、その分熱が逃げにくく気密がとれた家、という事です。

なので、この数値はかなりの性能値を示しています!







今回、この現場を担当してくれている、遠藤大工さん。

この結果をみて、ホッと肩をなでおろし満面の笑みを浮かべてくれました。

断熱気密工事は、腕の良い大工さんの技術がなければ成り立ちません。

今回は、その技を見せてくれた大工さんに感謝しかありません!

本当にお疲れさまでした〜!





大浦比呂志(ネイチャー・デコール主宰)

ネイチャー・デコール www.nature-decor.com









「気密性能測定第二弾 またしてもC値0.5!」

00.現場06.断熱20.『モダンサンタフェの家・2020』



みなさん こんにちは

ネイチャー・デコールの大浦比呂志です。



建築中の「モダンサンタフェの家・2020」で、今日はいよいよ1回目の気密測定の日。

2020年4月から社内で改定された、ネイチャー・デコール住宅性能基準の実施2軒目にあたる、この「モダンサンタフェの家・2020」はグレードの高い「ND標準・S仕様」で進めております。

なんと、一軒目の「仮称・プリンスが出てきそうな家」で、いきなりC値0.5という高いクオリティを叩き出したので、この二軒目の家はハードルも上がり、非常に緊張感の伴うものでした。担当している大工さんも今日のこの日を何度か夢に見たそうです(笑)

それはそうですよね〜、一軒目のときはいつもの大工さんが総動員で進めてきたのですが、二軒目ではそのノウハウを生かして、担当大工さんひとりが中心になって納めてきたので、、

でも、本当に頑張ってくれました!

なんと、今回も気密性能測定結果は、C値0.5を出すことが出来ました!





現場もきれいに整頓されこの日を迎える担当大工さんの気合が感じ取れます。

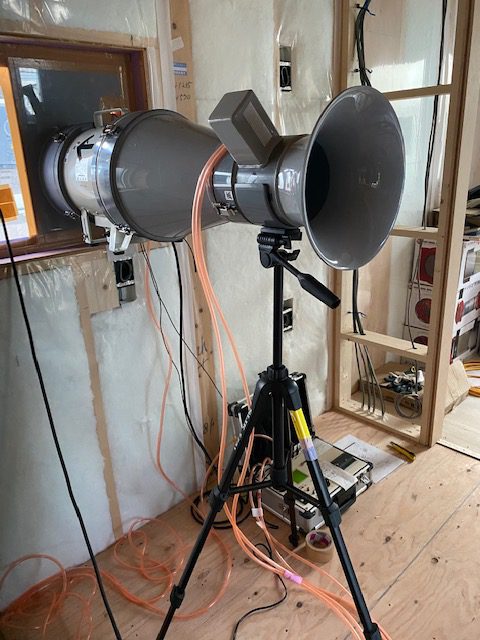

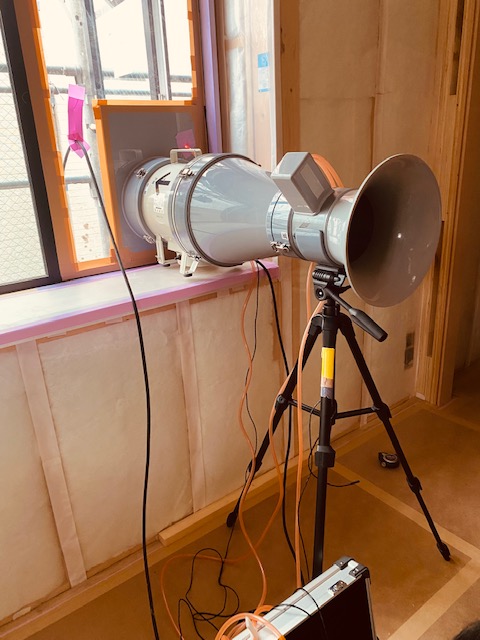

気密測定機 セット完了!

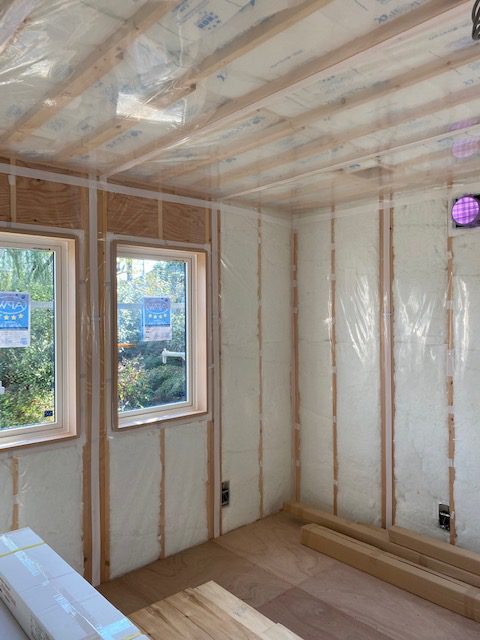

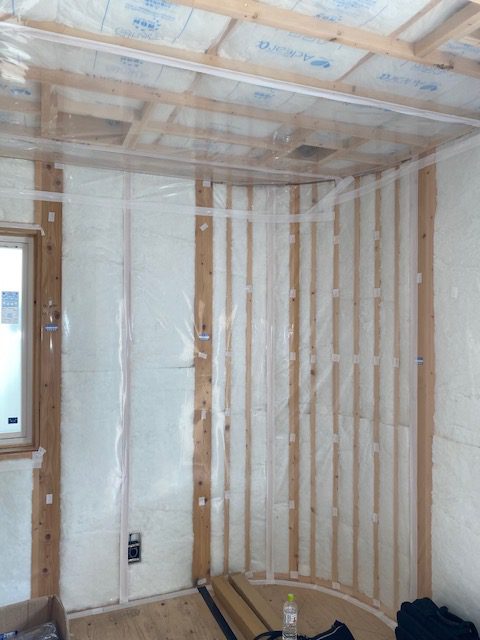

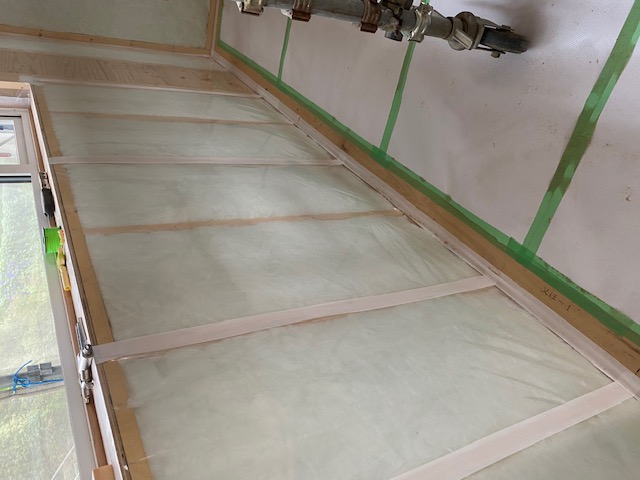

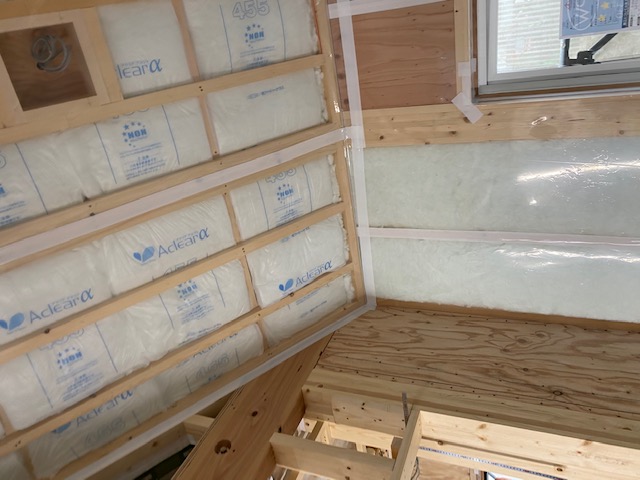

床・壁・天井の取り合いも気密シート、気密テープでしっかりと施工されています。外壁に大きなアールの壁を取った部分も間柱の間に断熱材がきれいに充填されています。

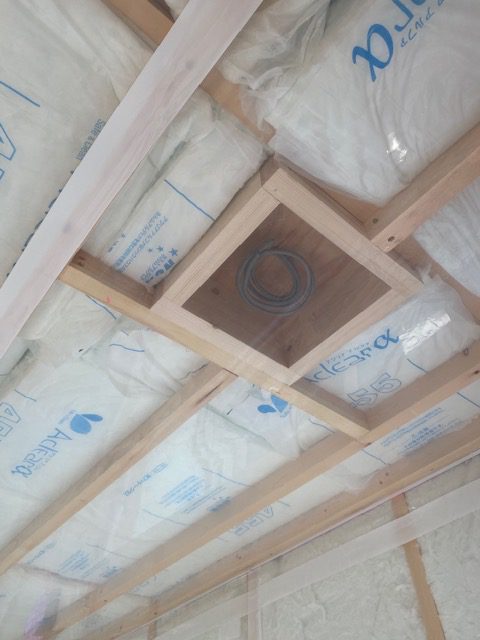

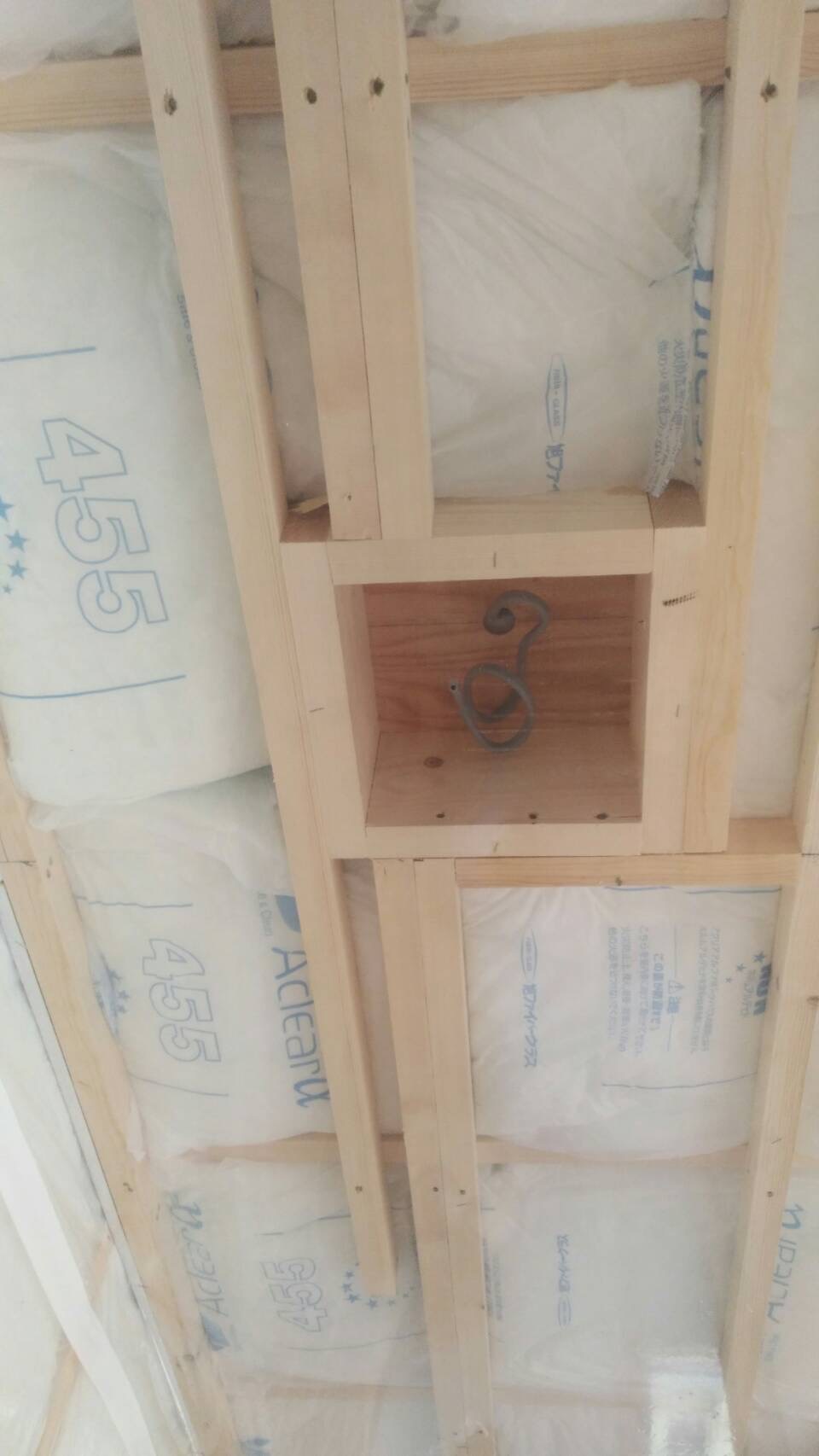

天井のダウンライト部分も、1台ずつ現場製作の気密ボックスを設け、裏側にもしっかり断熱材が充填されています。

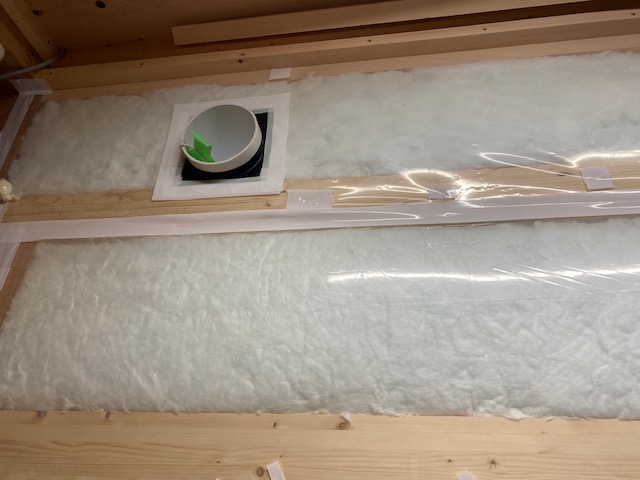

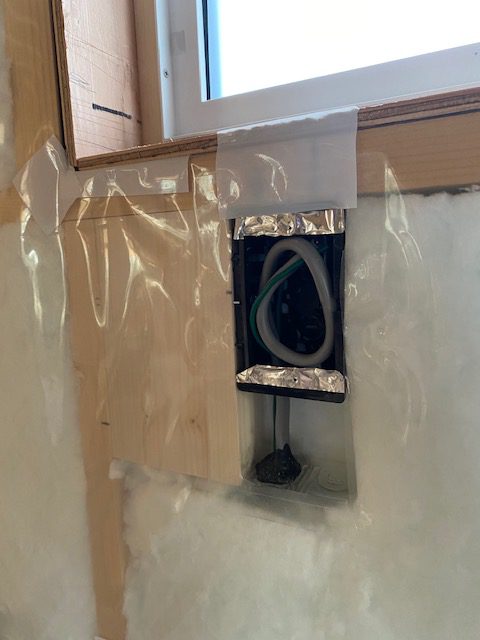

今回は両面テープ付きの気密コンセントカバーを導入しました。気密カバーを配線が貫通する隙間部分にも電気屋さんが自主的に粘着性の高いブチルゴムシールを使ってくれているので、この部分は前回からの改良点として更に高品質になっています。







施工途中の画像で一点、

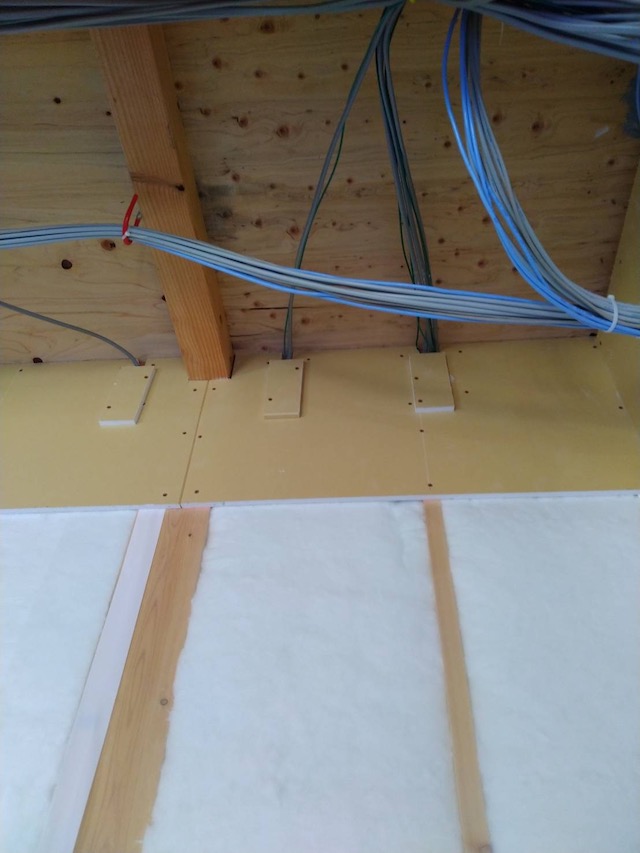

石膏ボードと配線の取り合い部分もあとで隠れてしまう部分ですが、現場の施工に工夫が見られ、施工途中でもきれいに見えたので、この点でも大工さんはじめ電気屋さん達のクオリティは確実に進化していると感じました。

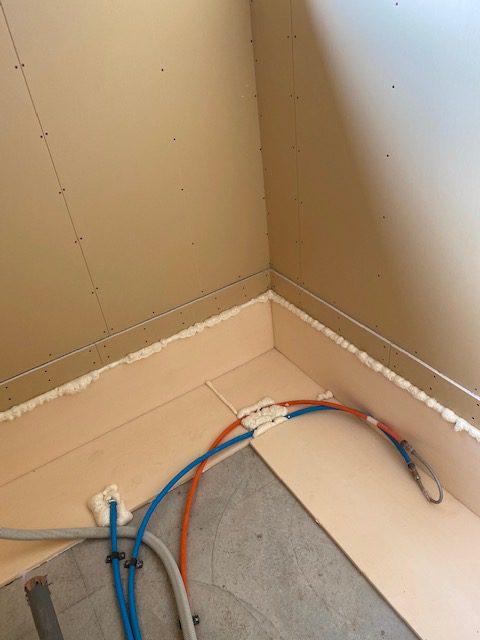

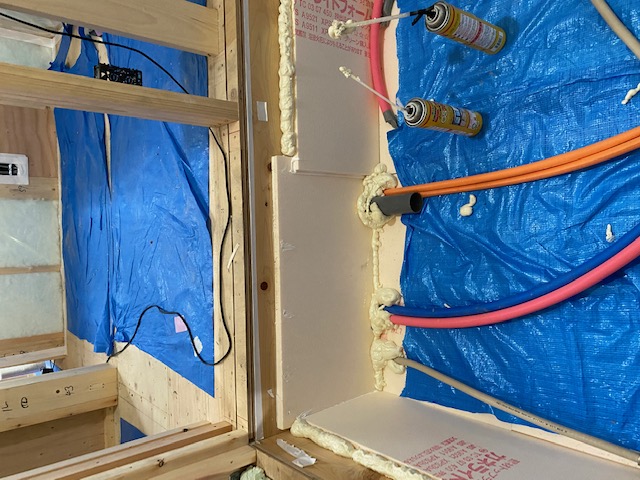

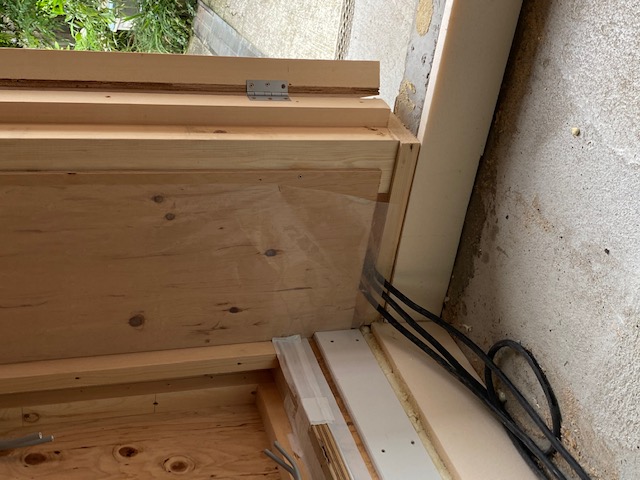

ユニットバス部分 ここは床下での気密断熱が必要となり、底版及び立上りへの断熱と、土台との取り合いの気密処理もされています。







現場はどこを見ても実に丁寧できれいな仕事がされています。







その結果が、この数値となってあらわれてきました!

n値では、前回を更に上回っています。



前回も説明しましたが、このC値0.5という数値は、この家全体に対してハガキサイズ半分程度の隙間しか無いということです。それもグラスウールと気密シートを使ってそのクオリティを出すということは、大工さんの気使いと技の立証、その結果だと思います。今回も本当に大工さんには感謝の想いでいっぱいです!



今後もデザインを裏打ちする住宅性能と現場の技術に益々磨きを掛けていきます。



大浦比呂志(ネイチャー・デコール主宰)









「気密性能測定結果 C値0.5!」

00.現場11.ネイチャー・デコール06.断熱20.『プリンスが出てきそうな家!』



みなさん こんにちは

ネイチャー・デコールの大浦比呂志です。



ここのところ、このブログでも気密断熱に関する、住宅性能についての話が多くなってしまってますが、今日はいよいよ今までやってきたことが、数値となって試される日です。

ネイチャー・デコールの新しい住宅性能基準では、気密性能測定(C値測定)を「気密断熱工事完了時」と「工事完成時」の2回行い、気密性能の確保を標準として行います。今日は進行中の葉山の家で、その1回目の気密性能測定の日です。

それもオーナーさん立ち会いということも有り、朝から現場も緊張感漂うムードです。^_^;

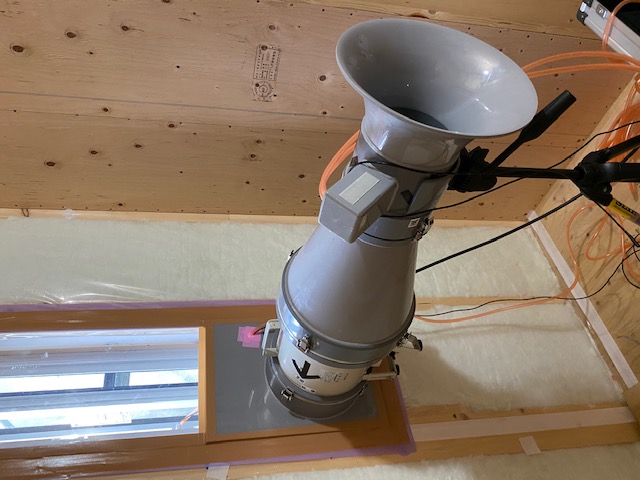

気密性能測定(C値測定)は専門の気密測定業者が上のような測定器を使い、換気口など計画的にあけた穴を全部ふさぎ、室内の空気を送風機で強制的に外に排出します。この時に生じる気圧差と風量でC値を算出します。

値が小さいほど気密性能が優れている、ということです。

C値に関しては、どんなに最高の建材を使っても、腕の悪い職人が施工すると精度が低く、隙間の大きい家になってしまいます。

C値を測定することは、その家を施工した職人の腕が試されるということなんです。







測定がはじまりしばらくすると、壁も天井も気密シートがパンパンに膨らみ引っ張られていく様子がわかります。他に隙間や穴があるとそちらから引っ張れれていくため、いかに隙間が少ない家であるかが既に感じ取れますね。

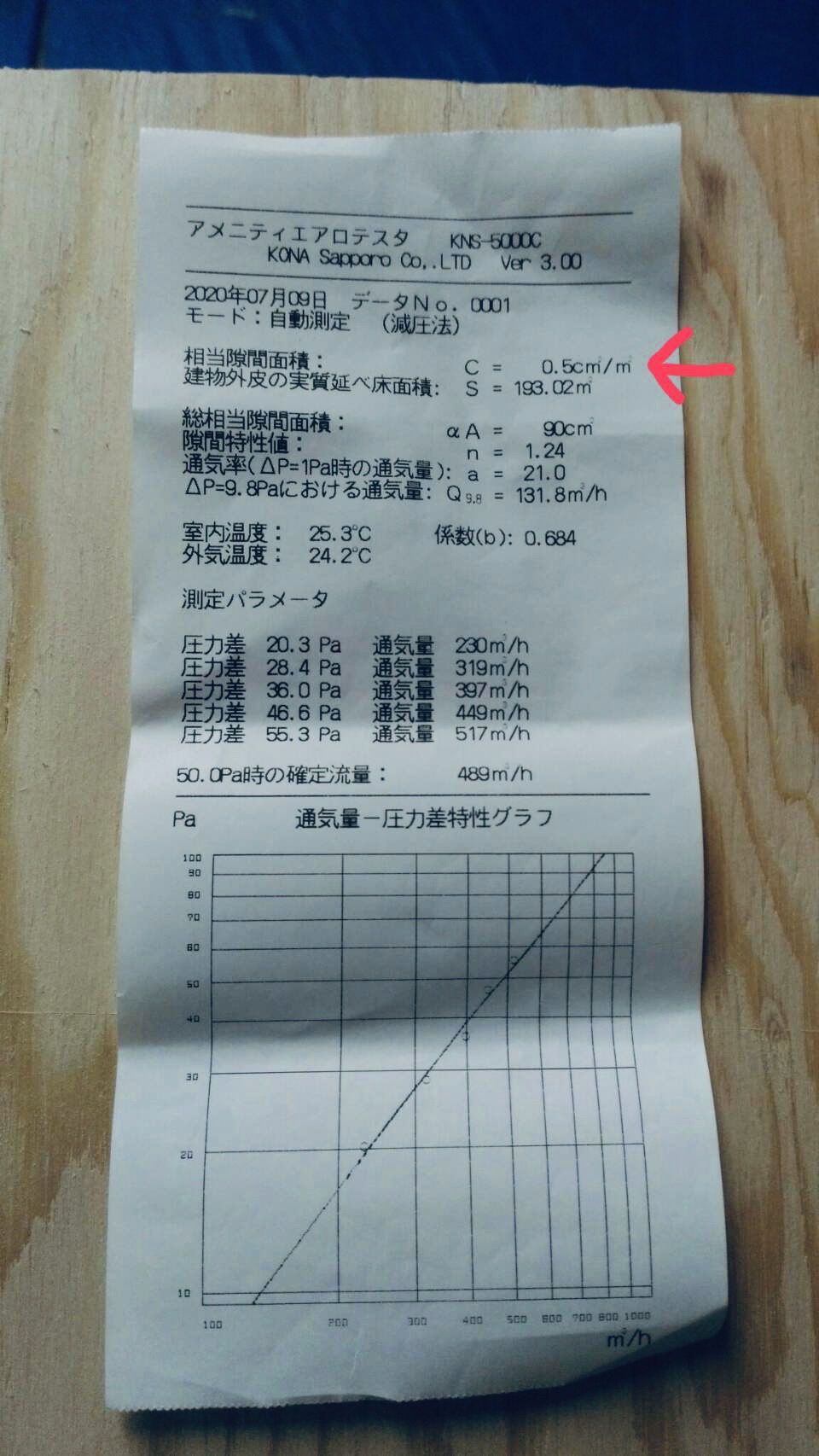

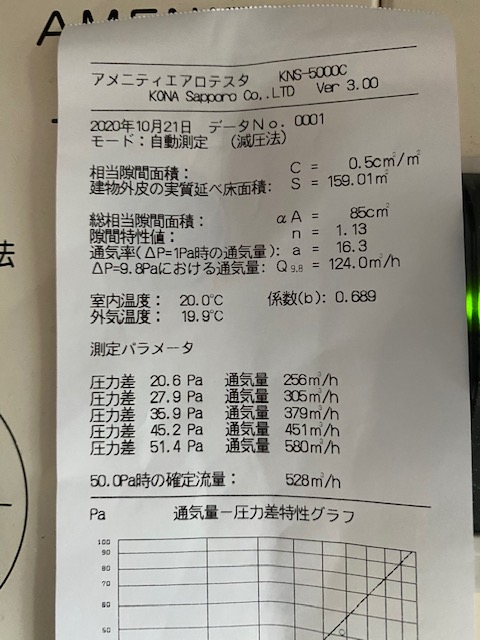

気密測定1回目の結果です。



やりましたC値0.5!



0.5という数値がどういうことかというと、1階も2階も合わせた、建物全体に対してハガキサイズの半分程度の隙間しか無い、ということです。更にそれを1回目の測定ではじき出した数値であるということ。本来は何度かの測定をしながら隙間の感じるところを手直しして塞ぎながら行っていくようです。この結果を見たときはオーナーさんはじめ、現場で関わってくれた大工さん、監督、設計監理者みなで歓喜しました。

正直、はじめての取り組みで、この結果が出せたということは本当に驚きでした。

数々の測定をしてこられた、気密測定の業者さんも、エコ住宅とか気密断熱工事を付加価値にしている建設会社でもなかなかここまでの数値は出せない、と驚いていました。特にネイチャー・デコールの家の場合は変形していたり、ロフトやスキップフロアがあったり、開放性が良いデッキ繋がりの大きな掃き出し窓があったりと、、要はプライオリティの一番を気密断熱で設計した家ではなく、あくまでも快適でかっこいいデザイン性を何より尊重させた設計でのその結果であったからです。ブログをご覧になってるみなさんも、是非「大手ハウスメーカーC値ランキング一覧」なるものを見てください。気密断熱好きなみなさんがご存知の「某・◯条工務店」でも、平均測定値0.5は出ていないようです。



今回の葉山の家では、デザイン性・住宅性能・コストバランス・メンテナンス性と多岐にわたるご要望をいただき、設計段階からそして現場でもひとつひとつハードルを超えながらここまで来ましたが、ひとえにオーナーさんの高い理想と熱意が自分たち皆を引き上げてくれています。

この気密C値においても、1は切って欲しい、できれば0.5以下を目指したい!はじめにこれを要求されたときは皆で頭を抱えてしまいました。更にいうとお金をかけて専門業者を入れて現場発泡ウレタン吹付け断熱を使えばある程度の数値は見込めるが、お金を極力かけずに、大工さんがグラスウールと気密シートを使ってそのクオリティを目指して欲しい、というリクエスト。。そうなると、いつもの大工さんの腕を総動員して職人の技で最大限に出来ることをやるしかないね!そんな意気込みでこの工事を進めてきました。なのでこの結果は、設計監理力と施工技術力の確かな証明にもなるということですが、なによりこの結果を見てだれよりも先にオーナーさんが、現場で同じことを言ってくれたことが、皆にとっても一番のねぎらいのお言葉となりました。本当にオーナーさん、そして技を見せてくれた大工さんには感謝しかありません!



誤解がないように言いますが、当たり前ですがネイチャー・デコールは気密断熱に一番の付加価値をおいた設計事務所ではありません(笑)

2020年4月から社内で改定された新しい住宅性能基準を設けたので今後はそれらを標準として大切に考えていきますが、あくまでも私達はデザインで豊かになる暮らし、ここがなによりも一番肝心だと思っております。デザインが人に与える力って本当に凄いことなんです。数値やスペックで測れないものだからこそ、価値のあるもので、ここは誰でもが出来ることではないんです。そんな想いとまたこれからの決意をあらためて感じ取れた、この気密測定の結果でした。





大浦比呂志(ネイチャー・デコール主宰)















「ネイチャー・デコール・住宅性能基準 気密断熱工事」

00.現場11.ネイチャー・デコール06.断熱



みなさん こんにちは

ネイチャー・デコールの大浦比呂志です。



ネイチャー・デコール・住宅性能基準の気密断熱工事について、先日もお話したとおり、今後は「ND標準仕様」と「ND標準・S仕様」とお客様の予算に合わせた2つの断熱性能のグレードを用意しました。



●気密断熱について

どちらの仕様においても、断熱等級計算を行い、断熱等級4以上のZEHクラスまたはGクラスを標準にしていきます。

・床・壁・天井:気密防湿フィルム貼り

・気密性能測定は「気密断熱工事完了時」と「工事完成時」の2回行い、気密性能の確保を標準として行います。

・「ND標準仕様」と「ND標準・S仕様」によりサッシ断熱性能のグレードを選定

・ガラス:Low-E複層ガラス 日射取得型または日射遮蔽型は配置計画により選定

・第一種換気設備としてダクトレス熱交換型換気システムの導入

以上が、気密断熱について、行うべき内容です。



今回は家創りの現場から、2020年4月から社内改定されたネイチャー・デコールの住宅性能基準の「気密断熱工事」について現在葉山で進行中の「プリンスがでてきそうな家!」の現場を例に、主だった部位の施工注意点を説明していきたいと思います。



◯ 床・天井の取り合い

床と壁、壁と天井が取り合う箇所では、床及び天井の下地材と壁下地材の取り合いに隙間が出来るため、床及び天井と壁の気密シートを互いに重ねられるように余長を確保し、重ね端部は気密テープでしっかりと目止めすることが大切です。

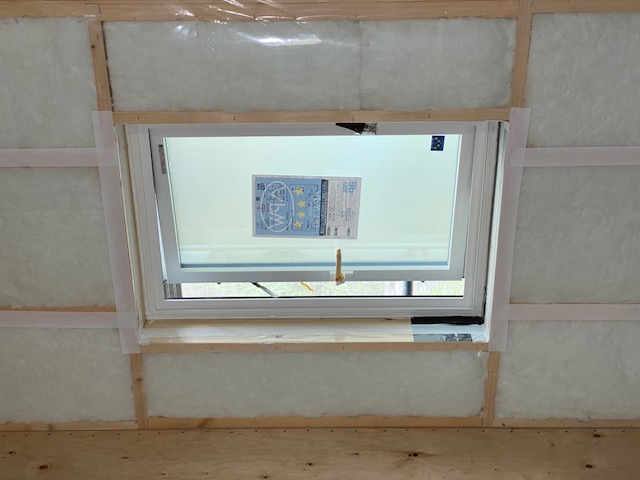

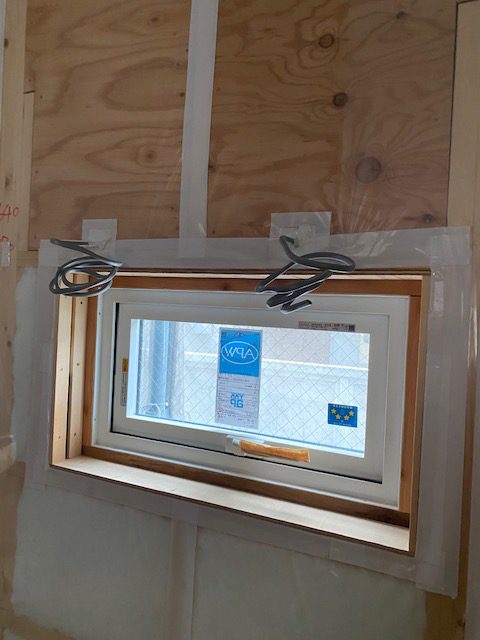

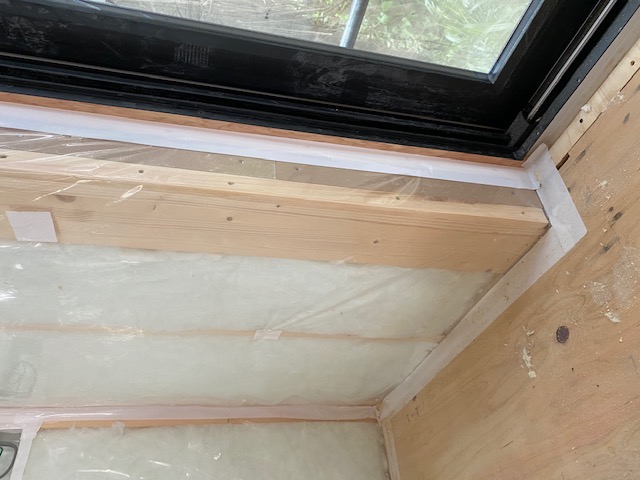

◯ 窓の開口部

窓で気密断熱を確保しようとする場合は、窓の気密断熱性に加えて、窓サッシの構造上、壁面に取り付け用の隙間が出来るため、この隙間への断熱材の充填と気密処理をすることが大切です。

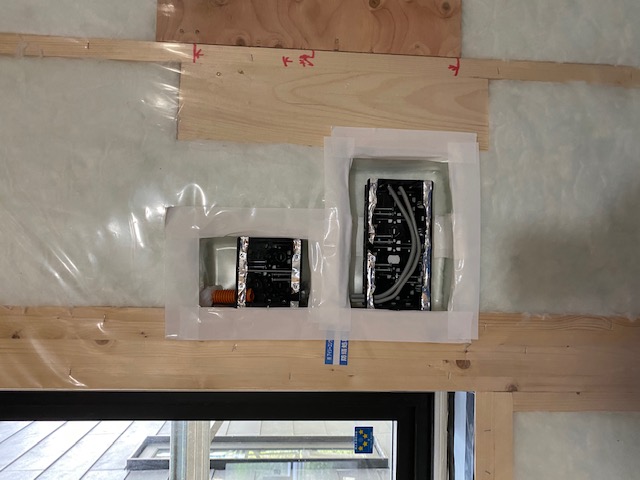

◯ スイッチ・コンセントボックス

外壁で気密断熱を確保しようとする場合は、スイッチやコンセントの取り付けボックス周りに隙間ができるため、気密カバーで気密処理をしてこの裏側へも断熱材の充填をすることが大切です。







◯ 天井ダウンライト

天井で気密断熱を確保しようとする場合は、照明器具本体が断熱対応器具であることに加えて、気密対応器具でなくても気密が確保できるように、スイッチやコンセントと同様、気密カバーや現場製作の気密ボックスを設け、これの裏へも断熱材の充填をすることが大切です。

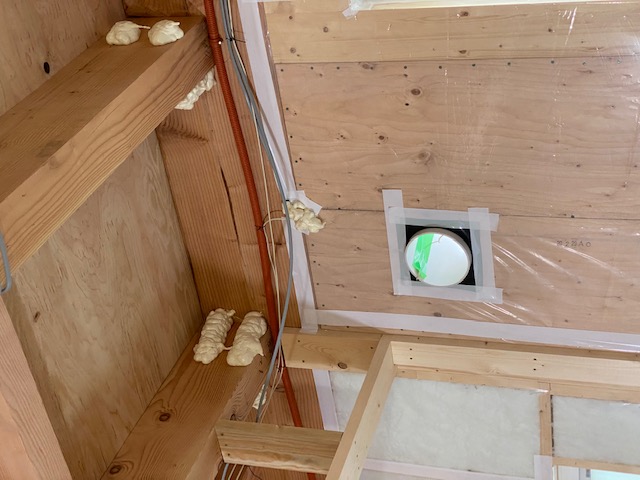

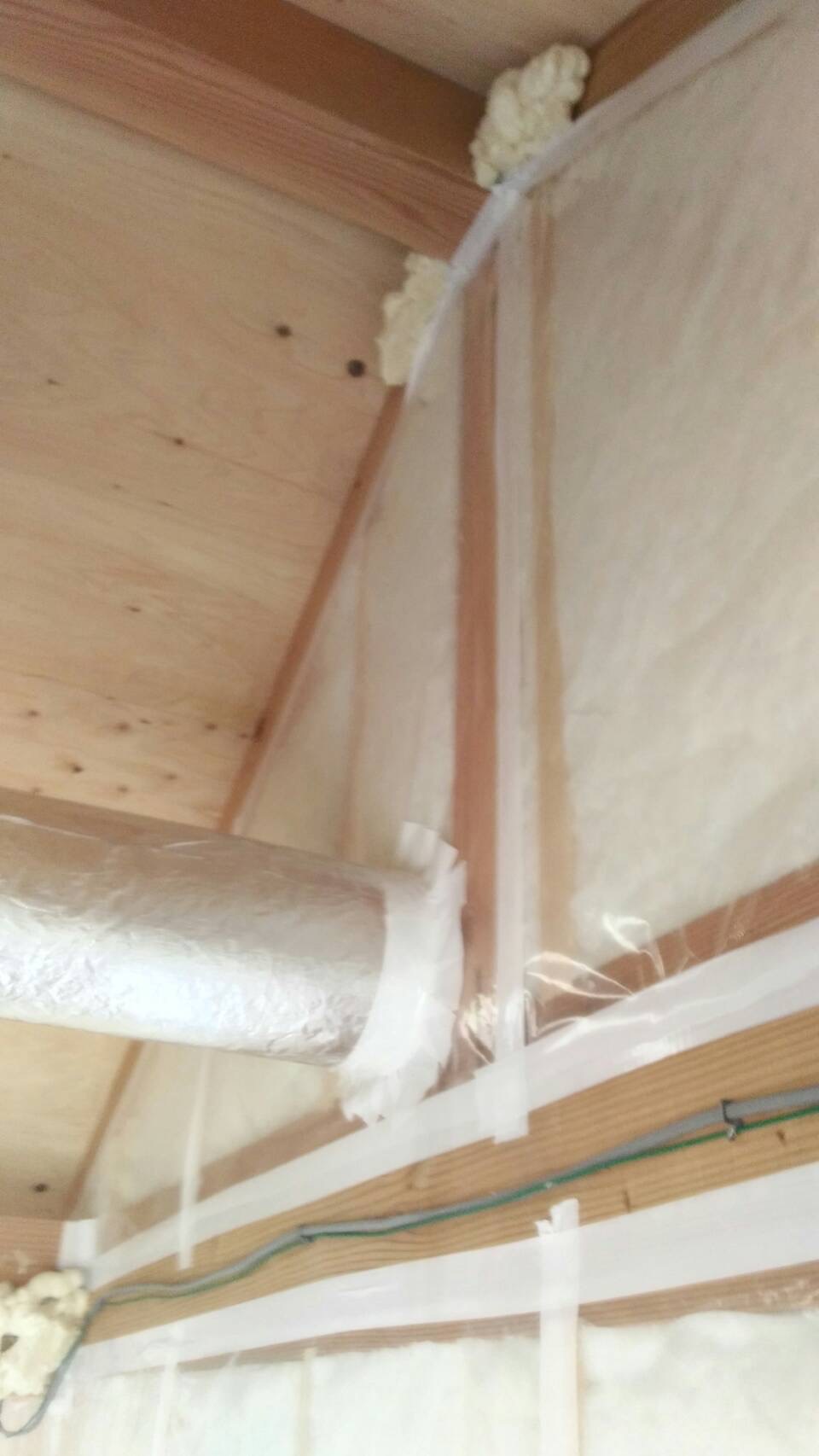

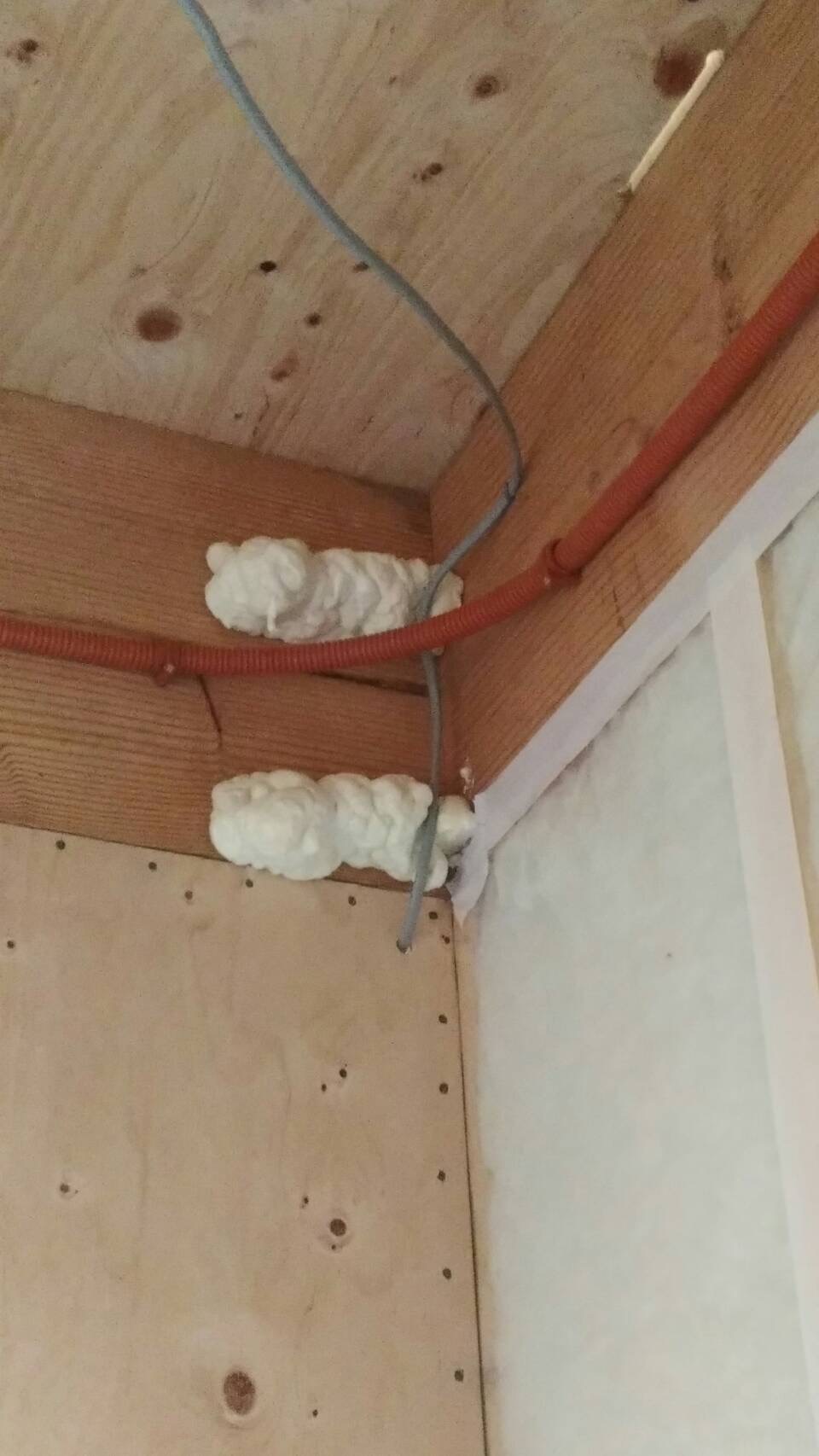

◯ ダクト・配管・配線の取り合い

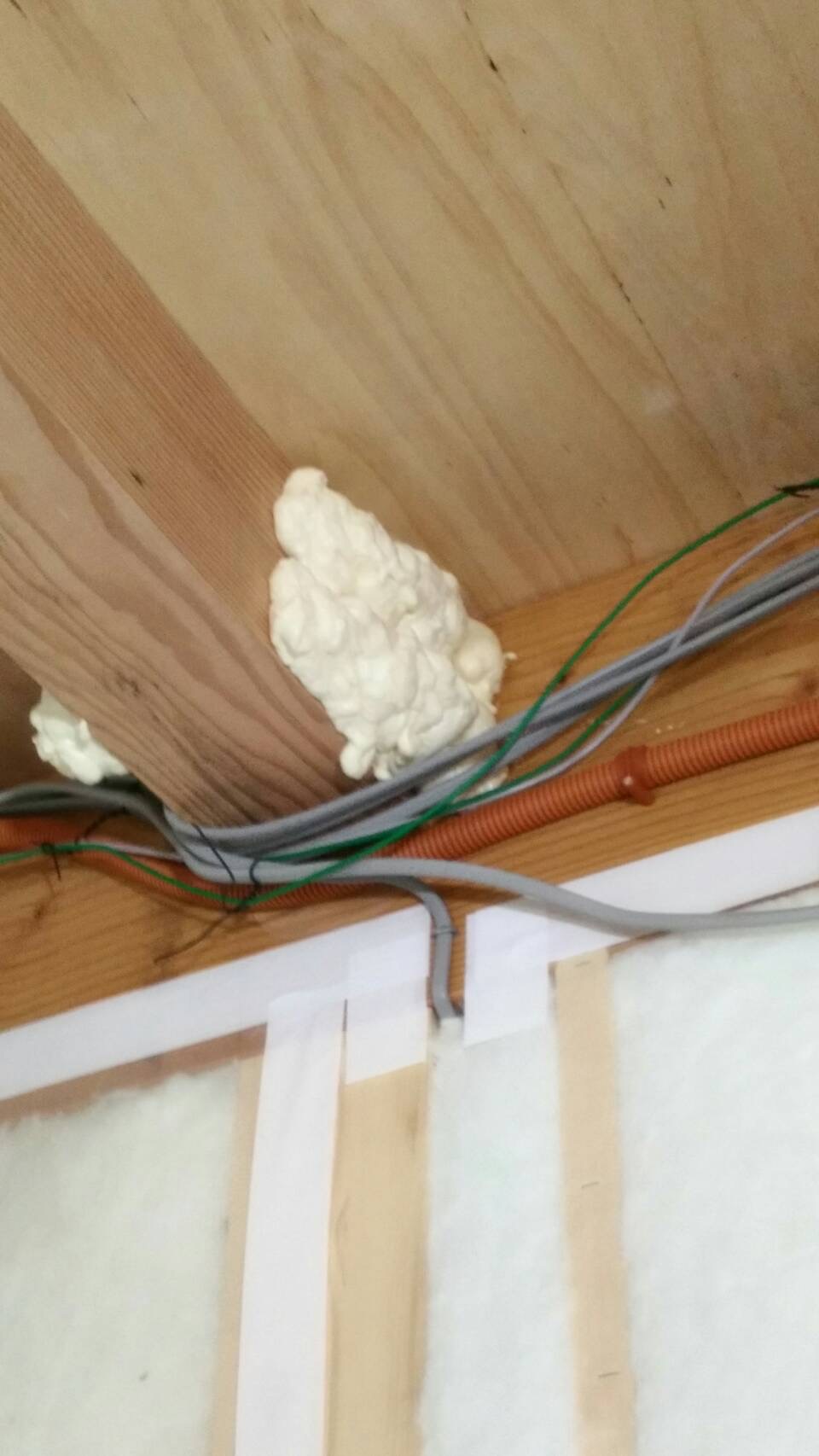

ダクト、配管、配線を床及び天井や外壁を貫通させる箇所では、予め下地材に開けた穴と、ダクト、配管、配線の周りに隙間が出来るため、この隙間への断熱材の充填と気密処理をすることが大切です。







◯ ユニットバス

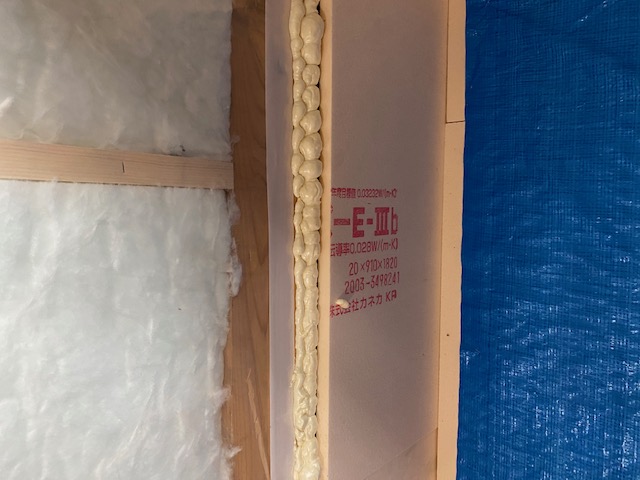

床で気密断熱を確保しようとする場合は、ユニットバスの構造上、床面に取り付け用の隙間ができるため、床下での気密断熱が必要となり、底版及び立ち上がりへの断熱と、土台との取り合いでの気密処理が大切です。







◯ 玄関土間

床で気密断熱を確保しようとする場合は、玄関土間には床がないことから、基礎の底版と立ち上がり部分での気密断熱が必要となり、底版及び立ち上がりへの断熱と、土台との取り合いでの気密処理が大切です。







◯ 引き金物部分

土台桁梁に取り付ける引き金物は、取り付け箇所によっては、金物が断熱材を貫通していることで外気からの熱橋(ヒートブリッジ)となるため、断熱材に包まれる箇所以外は、熱橋対策をすることが望ましいです。

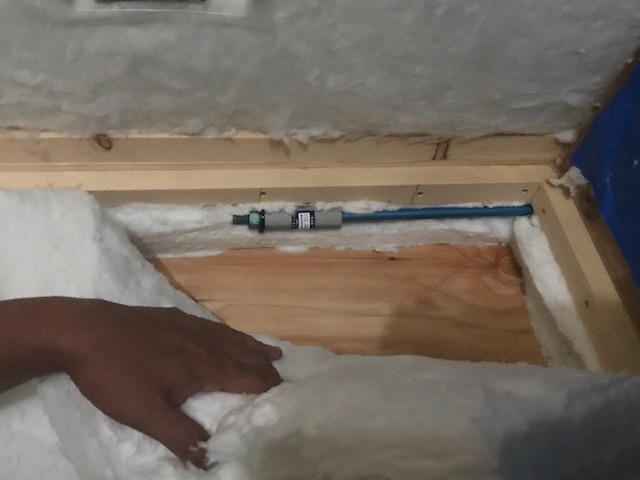

◯ ホールダウン金物

ホールダウン金物は、床で気密断熱を確保しようとする場合は、外気に触れる基礎コンクリートに埋め込まれていることから熱橋(ヒートブリッジ)となるため、断熱材に包まれる箇所以外は、熱橋対策をすることが望ましいです。





「気密断熱」には壁内結露防止のための「防湿」も必須です。
主流の気密断熱工法では、気密を気密シートで確保するものであるため、この気密シートの透湿抵抗性能を利用して防湿を兼ねています。
一方、断熱材の厚さや仕上材下地材の透湿抵抗値を検討することで、気密シートを使用しない場合でも壁内結露の防止ができる方法もあり、この場合は、合板や石膏ボード等の面材を使用し、これらの目地部分に気密テープを貼ることで気密を確保します。



以上、各部位ごとの施工上の注意点を抜粋してポイントだけお話してきました。



よく一般のお客さんから、断熱材は一体なのが良いの?という質問をうけますが、正直コレには答えがありません。断熱材にもグレード(費用)の幅がありますので、予算に応じた費用対効果という点もありますが、材料の選定とともに施工精度という部分がもっともその良し悪しに影響を及ぼしてきます。どんな断熱材を使う場合でも、基本に則った丁寧な施工、そこに時間と手間を掛けることがなにより大切です。





大浦比呂志(ネイチャー・デコール主宰)

















「ネイチャー・デコール・住宅性能基準 その2 実演編」

00.現場11.ネイチャー・デコール06.断熱



みなさん こんにちは

ネイチャー・デコールの大浦比呂志です。



先日このブログで、2020年4月から社内で改定された、ネイチャー・デコール住宅性能基準についてお話させていただきましたが、本日はその施工技術講習ということで、今進行中の葉山の現場にて実施されました。

講習の内容はグラスウール充填断熱についての正しい断熱施工について、メーカーから技術施工指導員を招いてのお話。工務店の監督や実際に工事に携わる大工さん、そして細部処理においては電気屋さんも参加してもらい、総勢10名で講習を受けました。



かなり「密」ではありますが、暑い中皆しっかりマスクを付けてまずは、基本的な考え方を座学にて一時間半

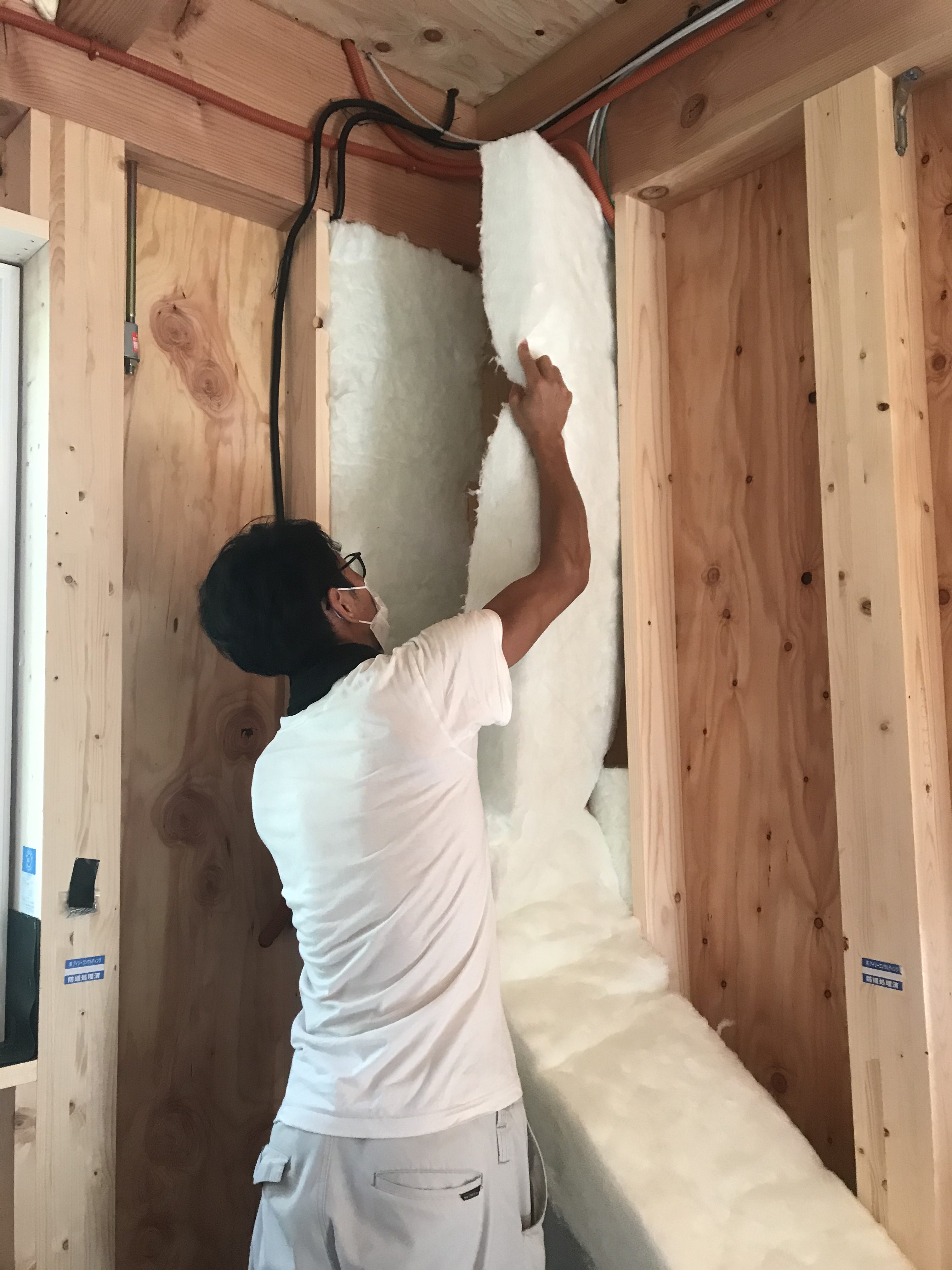

◯その後は大工さんの実演講習

この現場から、グラスウールは防湿フィルム別貼りタイプの裸のものを使用しています。

外壁の寸法に適合する厚さ・幅・長さのものを隙間なく充填します。







防湿気密フィルムを貼った後の、配管・配線の貫通部分の処理、ホールダウン金物まわり、サッシ開口部の枠まわりなど、細部処理についても、部位ごとに施工のポイントを整理してもらいながら、実演していきます。

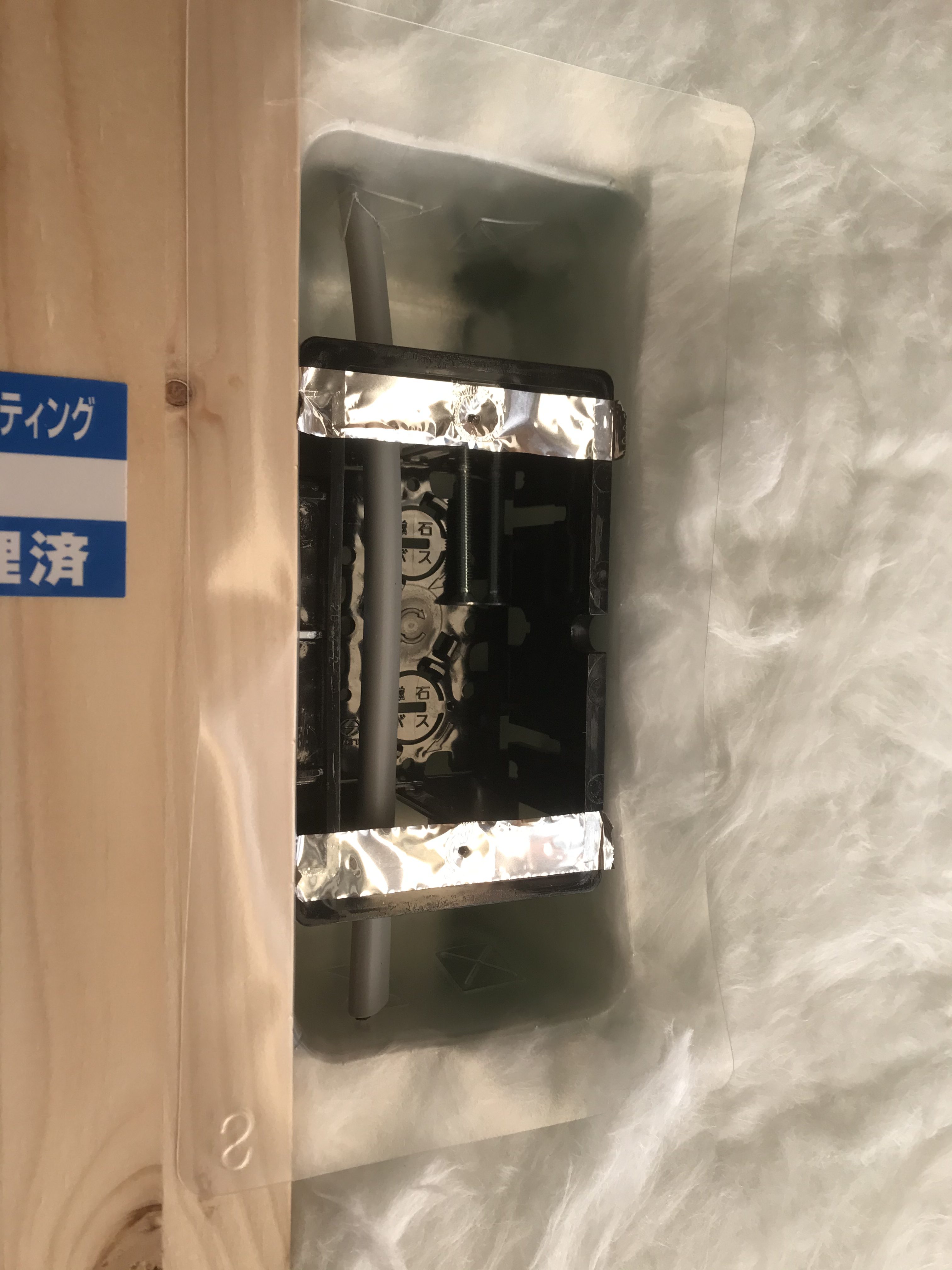

外周壁に設置されたコンセントボックス部分の処理、プラスチック成形の気密コンセントボックスを使用。



ネイチャー・デコール住宅性能基準、より品質の高い家創りを目指して、着々と進んでおります。







大浦比呂志(ネイチャー・デコール主宰)
